Bosch GCM 12 GDL Saughaube
Die Saughaube ist speziell für das europäische Modell der BOSCH GCM 12 GDL ab Baujahr 2020 konzipiert worden um die Absaugung zu optimieren.
Die Saughaube ist weder kompatibel mit der Akkuversion der Bosch Kappsäge noch anderen Modellen! Um eine Saughaube für andere Modelle zu entwickeln, benötige ich die Kappsäge mindestens zwei Wochen bei mir vor Ort in der Werkstatt!

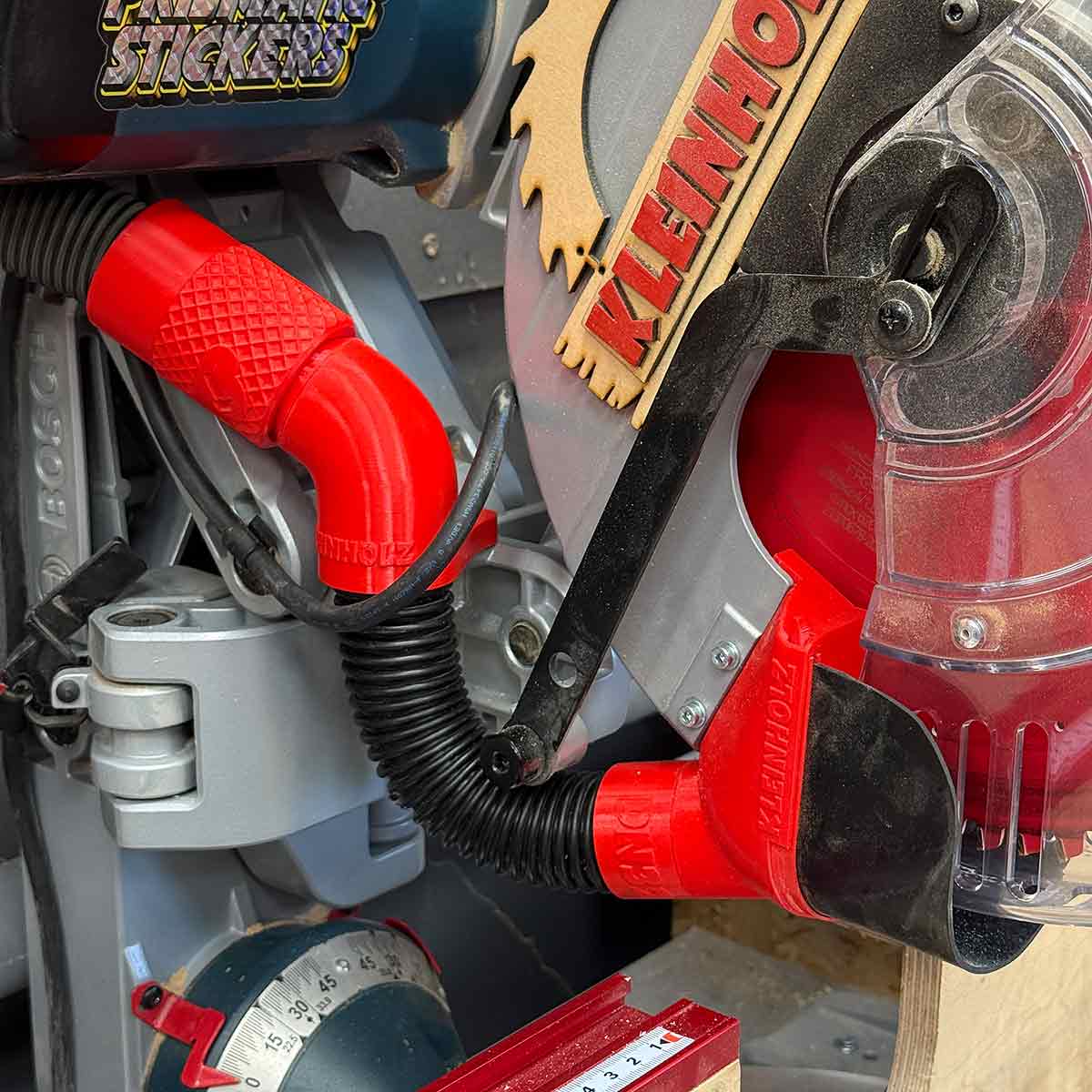

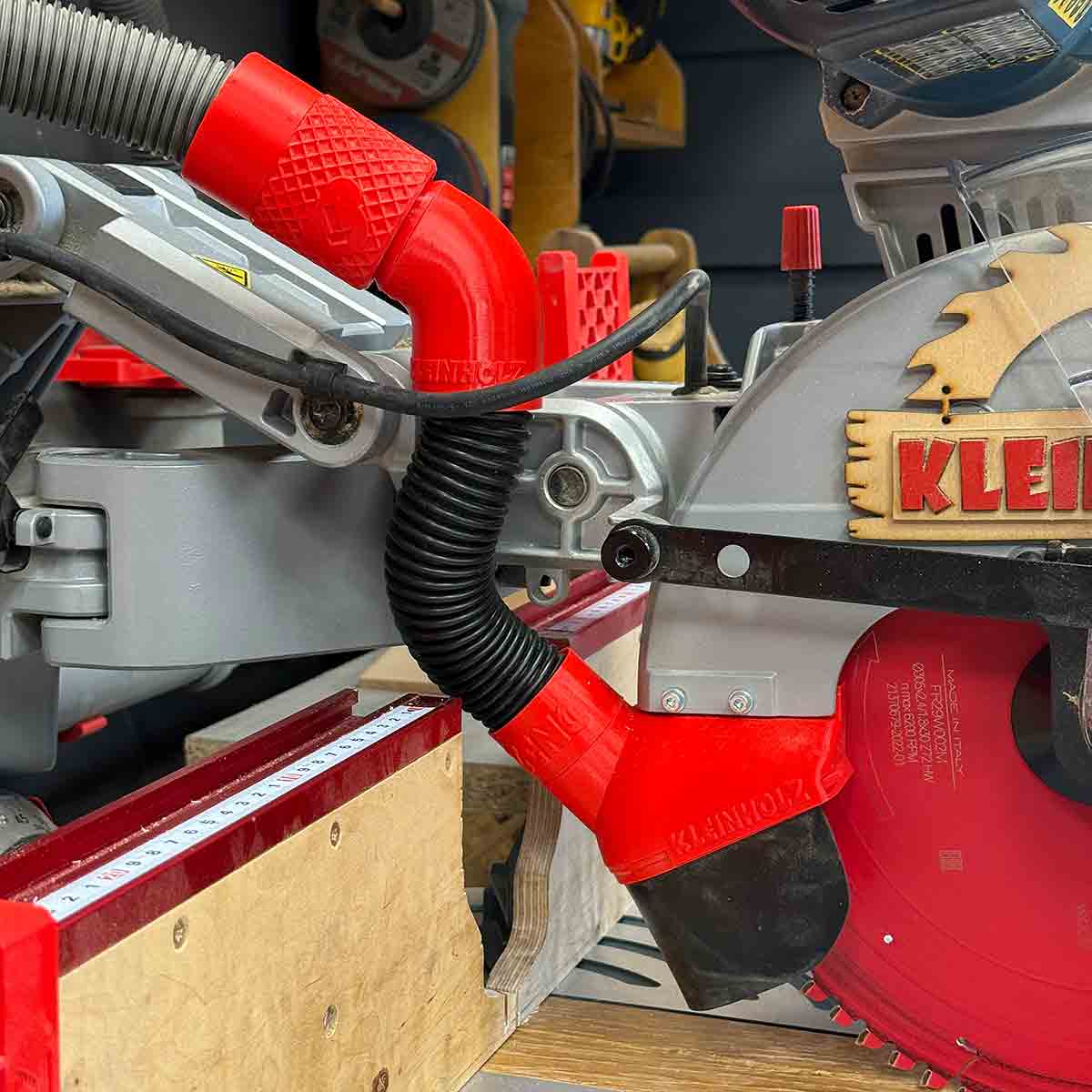

Bei der Montage wird die Saughaube gegen die originale Schutzabdeckung getauscht und mittels Innensechskantschrauben befestigt. Die Schrauben sind im Lieferumfang enthalten, ein Imbusschlüssel nicht.

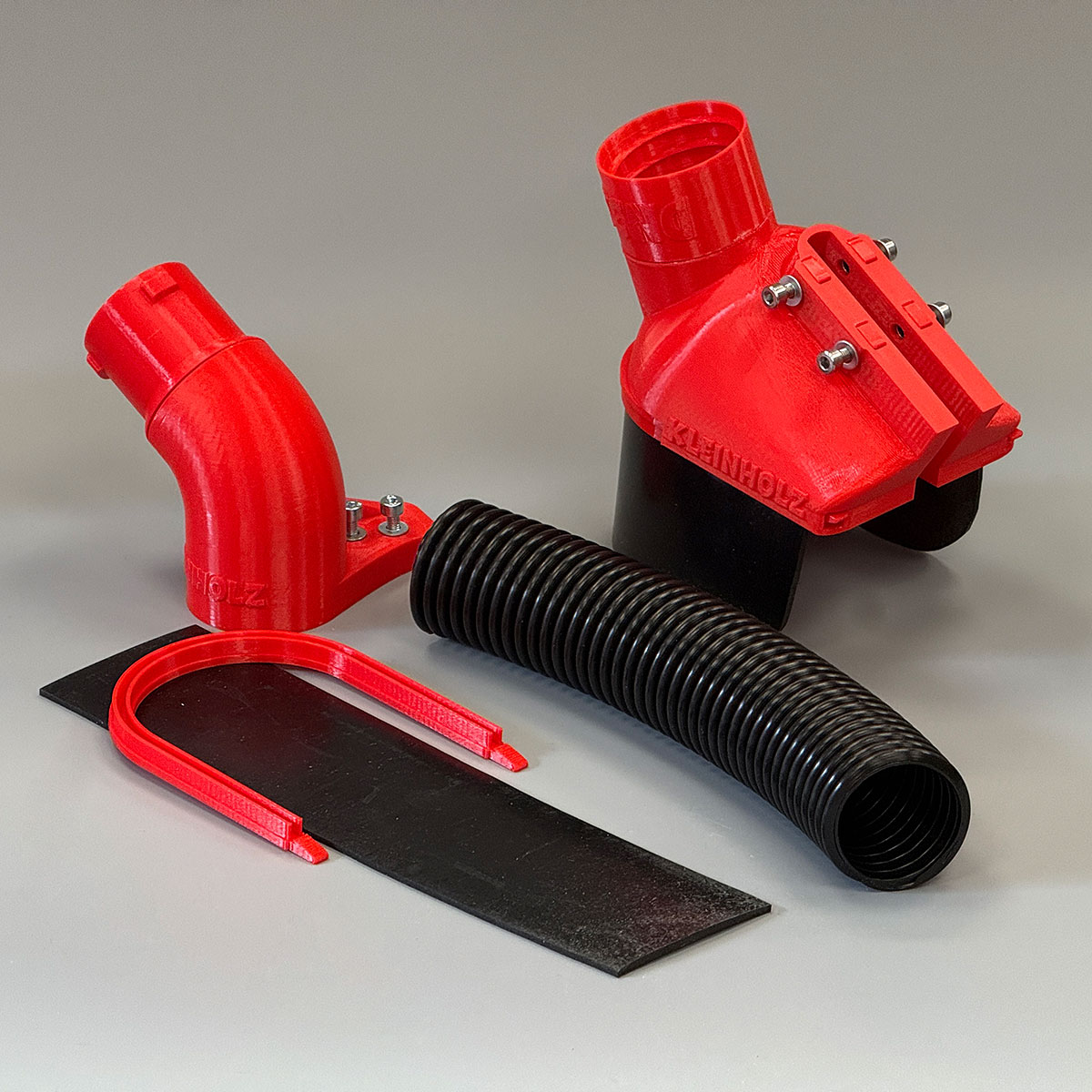

Die Gummiabdeckung ist für Schnitthöhen bis 3,5cm (maximal 4cm dann aber auf das Gummi achten!) Material entwickelt worden. Dabei können alle Gehrungsschitte (bis auf Kombinations Gehrungsschnitte!) mit Kapp und Zug durchgeführt werden. Das sollte für den Großteil aller Schnitte ausreichen. Neben der Gummiabdeckung mit Adapter kommen noch zwei blanko Adapterschienen. Die Spitzen müssen manuell mit einer feinen Feile bearbeitet werden, bis sie in die Haube einklicken.
Für höheres Material funktiert die Haube nicht auf Zug, sondern nur beim Kappen, das aber auch nicht für die maximale Schnitthöhe der Maschine. Dazu muss die Gummiabdeckung entfernt werden.
Die Gummiabdeckung kann natürlich auch selber auf eine gewünschte Höhe gekürzt werden.

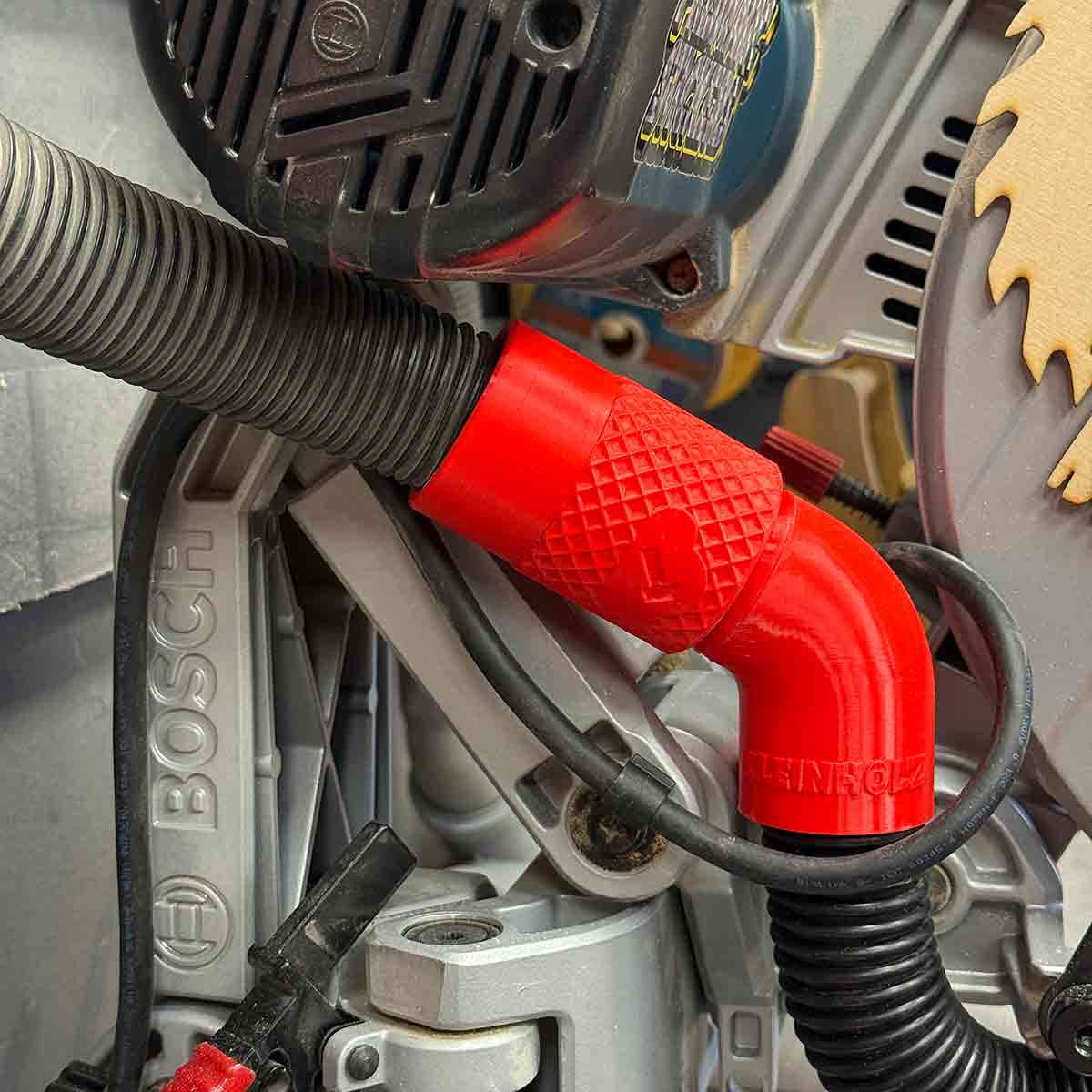

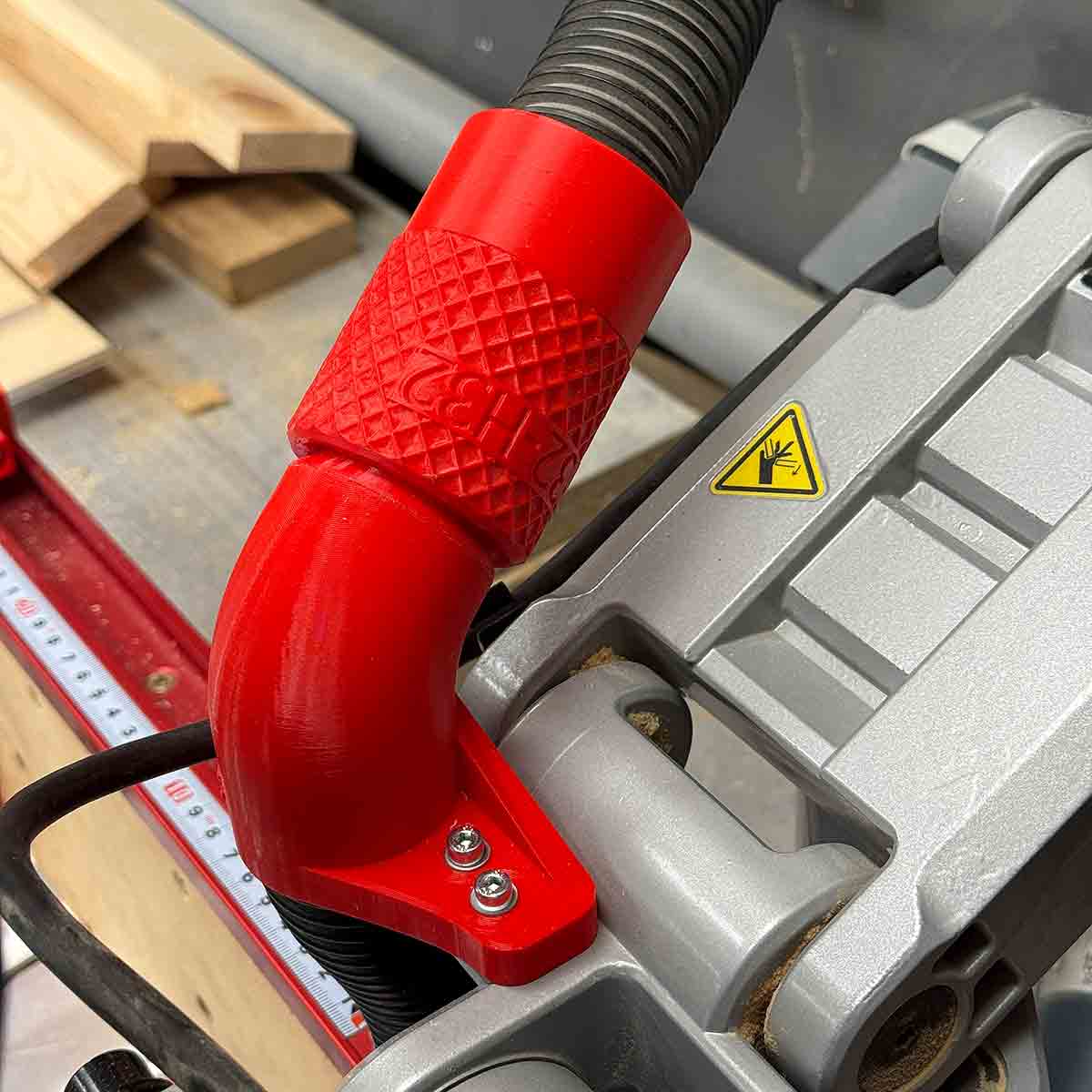

Falls eine Adaptierung mit HT40/50 gewünscht ist, die Saughaube als DN32 bestellen. Dazu passt dann dieser DN-32 Schlauch (Affiliate Link) der mit folgenden Adaptern HT40/50M-DN32 Adapter oder HT40/50W-DN32 Adapter wahlweise verbunden werden kann.
Staubsauger von Festool/Bosch o.ä (mit einer Gummitülle Aussendurchmesser 35mm) können mit dem HT35W-DN32 (für Festool/Bosch etc.) und diesem DN-32 Schlauch (Affiliate Link) verbunden werden.
Sicherheits- und Anwendungshinweise:
- es ist immer Schutzkleidung (Schutzbrille, Atemschutz, Gehörschutz) zu tragen
- das Werkstück muss immer gegen den Anschlag der Maschine gedrückt sein und anliegen
- nach durchgeführtem Schnitt das Sägeblatt erst wieder nach oben heben, wenn das Sägeblatt sich nicht mehr dreht
- Schnitte bei denen das Werkstück frei in der Luft ist, sind nicht zulässig
- es ist absolut zu vermeiden, dass Reststücke in die Saughaube katalpultiert werden
Der 3D-Druck erfolgt mit PLA Filament in rot.
Anschluss | osVAC, DN32 |
---|
